Spannweite bei Doppelstegplatten: Stärke, Unterkonstruktion, Belastung
Veröffentlicht am
Wie weit die Sparren bei Doppelstegplatten auseinander stehen dürfen, hängt vom Plattentyp und der Unterkonstruktion ab. Dieser Ratgeber zeigt konkrete Stützabstände, erklärt den Aufbau der Unterkonstruktion und geht auf die Wärmeausdehnung von Polycarbonat ein.
Inhalt
Die Spannweite bei Doppelstegplatten bezeichnet den Abstand zwischen den tragenden Sparren oder Profilen der Unterkonstruktion. Bei den Stegdreifachplatten von dachbleche24 liegt dieser Wert je nach Plattentyp zwischen 2,50 m und 4,00 m, obwohl alle Varianten die gleiche Stärke von 16 mm besitzen. Die Plattenstärke allein erklärt diesen Unterschied nicht. Den tatsächlichen Wert bestimmen die Konstruktion der Platte sowie die Abstimmung von Unterkonstruktion, Profilsystem und Dachneigung.
Was bedeutet Spannweite bei Doppelstegplatten?
Die Spannweite ist der umgangssprachliche Begriff für den Abstand zwischen zwei tragenden Elementen der Unterkonstruktion, auf denen die Doppelstegplatte aufliegt. Fachlich korrekt heißt dieser Wert Stützabstand oder, bei einer Sparrenkonstruktion aus Holz, Sparrenabstand. Beide Begriffe meinen dasselbe Maß, nur der Kontext unterscheidet sich: Stützabstand bezieht sich auf die technische Kenngröße der Platte, Sparrenabstand auf die konkrete Umsetzung in Holz oder Aluminium. In diesem Artikel wird der Begriff Spannweite verwendet, da danach am häufigsten gesucht wird, technisch korrekt sind jedoch Stützabstand und Sparrenabstand.
Der Stützabstand bei Doppelstegplatten variiert je nach Konstruktion der jeweiligen Platte, erwarteter Belastung durch Wind und Schnee sowie gewählter Unterkonstruktion. Ein zu großer Abstand führt zu Durchbiegung und dauerhafter Spannung an den Verbindungsprofilen, ein zu kleiner Abstand verursacht unnötigen Materialaufwand ohne technischen Nutzen.
Welchen Stützabstand erlauben die Doppelstegplatten von dachbleche24?
dachbleche24 bietet drei Stegdreifachplatten in einheitlicher Stärke von 16 mm an, die sich im maximalen Stützabstand deutlich unterscheiden. Die Plattenstärke ist bei allen drei Typen identisch, den Unterschied macht die innere Kammerstruktur.
Plattentyp | Stärke | Max. Stützabstand | Gewicht | U-Wert |
16 mm | 3,25 bis 4,00 m | ca. 2,7 kg/m² | 2,3 W/(m²K) | |
16 mm | 3,25 bis 4,00 m | ca. 2,7 kg/m² | 2,3 W/(m²K) | |
16 mm | 2,50 m | ca. 3,2 kg/m² | 2,1 W/(m²K) |
Die Stegdreifachplatte Standard 16 mm und die Stegdreifachplatte Premium 16 mm erreichen einen Stützabstand von 3,25 bis 4,00 m und eignen sich damit für größere Dachflächen mit weniger Unterkonstruktion. Die Stegdreifachplatte X-Struktur 16 mm kommt bei gleicher Stärke auf einen geringeren Stützabstand von 2,50 m, bietet dafür eine höhere Steifigkeit bei Wind- und Schneelasten sowie eine geprüfte Durchstoßfestigkeit ab 23 Joule. Sie besteht zudem aus bis zu 100 % recyceltem Polycarbonat.
Wie wirken sich Wind- und Schneelast auf die Spannweite aus?
Wind- und Schneelast beeinflussen, wie stark eine Doppelstegplatte über die gewählte Spannweite hinweg belastet wird. Je größer der Stützabstand, desto höher die Anforderung an die Tragfähigkeit der Platte an dieser Stelle. dachbleche24 gibt für die eigenen Stegdreifachplatten ausschließlich die oben genannten maximalen Stützabstände als Herstellerwert an, eine eigene Tabelle nach Schneelastzonen liegt aktuell nicht vor.
Die Stegdreifachplatte X-Struktur 16 mm weist durch ihre Kammerstruktur eine erhöhte Steifigkeit bei Wind- und Schneelasten auf und erreicht eine Durchstoßfestigkeit ab 23 Joule, was sie zusätzlich hagelfest macht. Für Projekte in Regionen mit hoher Schneelast oder exponierter Windlage empfiehlt es sich, den Stützabstand nicht bis zum Maximalwert auszureizen, sondern mit Sicherheitsabstand zu planen.
Wie muss die Unterkonstruktion aufgebaut sein?
Die Unterkonstruktion für Doppelstegplatten besteht aus verzugsfreiem Holz oder Aluminiumprofilen und muss eben sowie tragfähig ausgeführt sein. Der Sparrenabstand richtet sich nach der Plattenbreite zuzüglich einer Dehnungsfuge: Bei einer Plattenbreite von 0,98 m ergibt sich ein Sparrenabstand von ca. 1,00 m im Achsmaß.
Alle Oberflächen der Unterkonstruktion, ob Holz oder Metall, müssen hell beschichtet oder mit Aluminium-Klebeband kaschiert werden. Dunkle Oberflächen heizen sich unter Sonneneinstrahlung stark auf und führen zu Hitzestau, der die Platte verformen oder beschädigen kann. Für einen sicheren Wasserablauf gilt eine Mindestdachneigung von 10°.
Sparrenabstand nach Plattenbreite
Plattenbreite | Sparrenabstand (Achsmaß) |
0,98 m | ca. 1,00 m |
Der Sparrenabstand ergibt sich aus der Plattenbreite zuzüglich Dehnungsfuge, die Plattenbreite allein reicht als Berechnungsgrundlage nicht aus.
Was ist bei der Wärmeausdehnung zu beachten?
Polycarbonat dehnt sich bei Temperaturschwankungen aus und muss deshalb spannungsfrei montiert werden. Bei einer Plattenlänge von 6,00 m ist ein Ausdehnungsspiel von rund 30 mm einzuplanen. Bohren Sie die Befestigungslöcher 3 bis 4 mm größer als den Schraubendurchmesser, ziehen Sie die Schrauben nicht vollständig fest und verwenden Sie Dichtscheiben, damit sich die Platte innerhalb der Bohrung bewegen kann.
Die obere Stirnseite an der Firstseite wird mit einem ungeschlitzten Abschlussprofil für Stegplatten 16 mm (ungeschlitzt) und Aluminium-Klebeband staubdicht verschlossen. An der Traufe kommt ein geschlitztes Abschlussprofil für Stegplatten 16 mm (geschlitzt) zum Einsatz, damit Kondenswasser aus den Hohlkammern ablaufen kann.
Welches Profilsystem passt zu welcher Spannweite?
Das Profilsystem verbindet die Doppelstegplatten untereinander und schließt die Ränder ab, hat selbst aber keinen Einfluss auf den maximalen Stützabstand der Platte. Die Wahl richtet sich vor allem nach Budget, Optik und Montageaufwand.
Das Mendiger Randprofil und das Mendiger Verbindungsprofil bilden ein kostengünstiges Klemmsystem mit geringer Aufbauhöhe und vollständiger UV-Beständigkeit, das per Klippmechanismus montiert wird. Die Zevener Sprosse ist ein einfaches Einstiegssystem aus PVC mit Klick-Klemm-Prinzip und eignet sich gut für den Eigenbau. Das DUO Alu Profilsystem ist die Premium-Variante aus Aluminium mit vormontierten Dichtungen und verdeckter Verschraubung.
Unabhängig vom gewählten System werden ein Bremswinkel als Abrutschsicherung sowie passende Schrauben mit Dichtscheiben benötigt.
Typische Planungsfehler bei der Spannweite
- Stützabstand zu groß gewählt
Die Platte biegt sich unter Last durch, Verbindungsprofile und Dichtungen werden dauerhaft belastet. - Dehnungsfuge vergessen
Ohne Spiel für die Wärmeausdehnung entstehen Spannungsrisse, besonders bei Plattenlängen ab 4,00 m. - Dunkle Unterkonstruktion
Nicht hell beschichtete Sparren oder Profile heizen sich auf und stauen Wärme direkt unter der Platte. - Zu geringe Dachneigung
Unter 10° staut sich Wasser auf der Fläche, was die Verschmutzung erhöht und die Lebensdauer verkürzt.
Schneller zum fertigen Dach?
Einfach. Schnell. An alles gedacht.

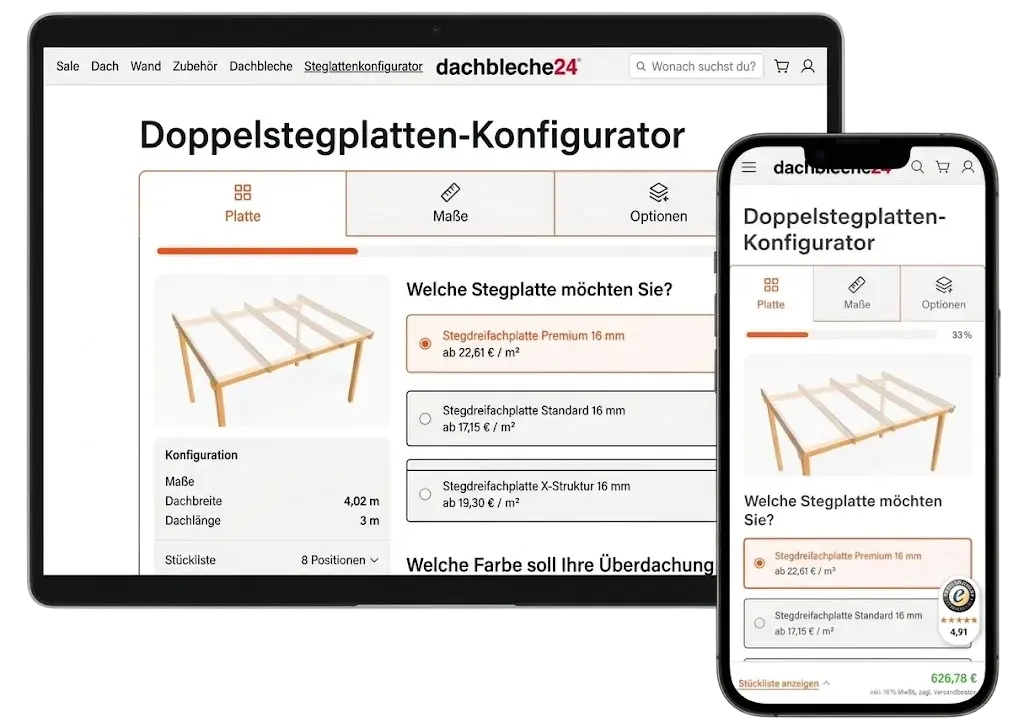

Mit unserem Doppelstegplatten-Konfigurator.
Zum fertigen Dach in weniger als 5 Minuten.
Häufig gestellte Fragen
Nach Eingang Ihrer Bestellung meldet sich unser Team persönlich bei Ihnen. Per Telefon gehen wir gemeinsam jede Position noch einmal durch und klären offene Fragen. Sollte etwas nicht stimmen, wird es vor der Produktion korrigiert. Sobald die Bestellung bestätigt ist, können Sie sicher sein: Was geliefert wird, passt zu Ihrem Projekt.
Bei der Stegdreifachplatte Standard und Premium 16 mm liegt der maximale Stützabstand bei 3,25 bis 4,00 m. Bei der Stegdreifachplatte X-Struktur 16 mm liegt er bei 2,50 m, da die Kammerstruktur auf höhere Steifigkeit bei Wind- und Schneelast ausgelegt ist.
Berechnungsgrundlage ist die Plattenbreite zuzüglich einer Dehnungsfuge. Bei den 0,98 m breiten Stegdreifachplatten von dachbleche24 ergibt sich ein Sparrenabstand von ca. 1,00 m im Achsmaß.
Nein. Wir von dachbleche24 empfehlen, die angegebenen Maximalwerte nicht zu überschreiten, da sonst Durchbiegung und dauerhafte Belastung der Verbindungsprofile drohen. Bei hoher Schneelast oder exponierter Lage sollte der Stützabstand eher unterhalb des Maximalwerts geplant werden.
Sowohl verzugsfreies Holz als auch Aluminiumprofile eignen sich für die Unterkonstruktion. Die Oberfläche muss eben, tragfähig und hell beschichtet sein, damit sich die Platte nicht durch Hitzestau verformt.
Bei einer Plattenlänge von 6,00 m sollten Sie rund 30 mm Ausdehnungsspiel einplanen. Bohren Sie die Befestigungslöcher 3 bis 4 mm größer als den Schraubendurchmesser und ziehen Sie die Schrauben nicht vollständig fest.
Nein. Der maximale Stützabstand ist eine Eigenschaft der Platte selbst. Ob Mendiger Komplettprofil, Zevener Sprosse oder DUO Alu Profilsystem verwendet wird, hat auf den Stützabstand keinen Einfluss, wohl aber auf Optik, Budget und Montageaufwand.
